Jaka powinna być domowa rozdzielnica elektryczna?

Domowa rozdzielnica elektryczna to punkt zbiorczy całej instalacji w budynku mieszkalnym. Znajdują się w niej urządzenia odpowiedzialne za zarządzanie, ochronę i rozdział energii elektrycznej pomiędzy poszczególne obwody. Instalacja oświetleniowa, gniazdka, sprzęty kuchenne czy urządzenia grzewcze – wszystkie te elementy są zależne od sprawnie funkcjonującej rozdzielnicy. Niezawodność jej działania warunkuje bezpieczeństwo mieszkańców oraz odporność instalacji na zakłócenia wynikające z przeciążeń i zwarć.

Dobór rozdzielnicy powinien być uzależniony od parametrów budynku, liczby kondygnacji, przewidywanego zużycia energii oraz możliwej rozbudowy systemu. W projektach domów piętrowych często stosuje się więcej niż jedną rozdzielnicę, dzieląc obciążenie na strefy użytkowe. Wymaga to wcześniejszego planowania i konsultacji z projektantem.

Typy rozdzielnic stosowanych w budownictwie mieszkaniowym

Rozdzielnice elektryczne dostępne na rynku różnią się konstrukcją, przeznaczeniem i sposobem montażu. Dwa podstawowe typy to wersje

• podtynkowe i
• natynkowe.

Rozdzielnice podtynkowe instaluje się w specjalnie przygotowanych wnękach ściennych, co sprawia, że są mniej widoczne i estetycznie komponują się z wystrojem wnętrza. Wymagają jednak wcześniejszego uwzględnienia w projekcie budynku. Rozdzielnice natynkowe można montować bez ingerencji w strukturę ściany, dlatego znajdują zastosowanie m.in. w garażach, kotłowniach lub budynkach gospodarczych.

Kolejne rozróżnienie wynika z lokalizacji instalacji – rozdzielnice wewnętrzne przeznaczone są do montażu w pomieszczeniach, gdzie nie są narażone na wpływ warunków atmosferycznych, natomiast rozdzielnice zewnętrzne muszą mieć podwyższoną klasę szczelności (np. IP65) oraz obudowy odporne na promieniowanie UV, wilgoć i wahania temperatury. Wybór odpowiedniego typu powinien być poprzedzony oceną warunków środowiskowych i funkcjonalnych wymagań instalacji.

Wymagane wyposażenie rozdzielnicy elektrycznej

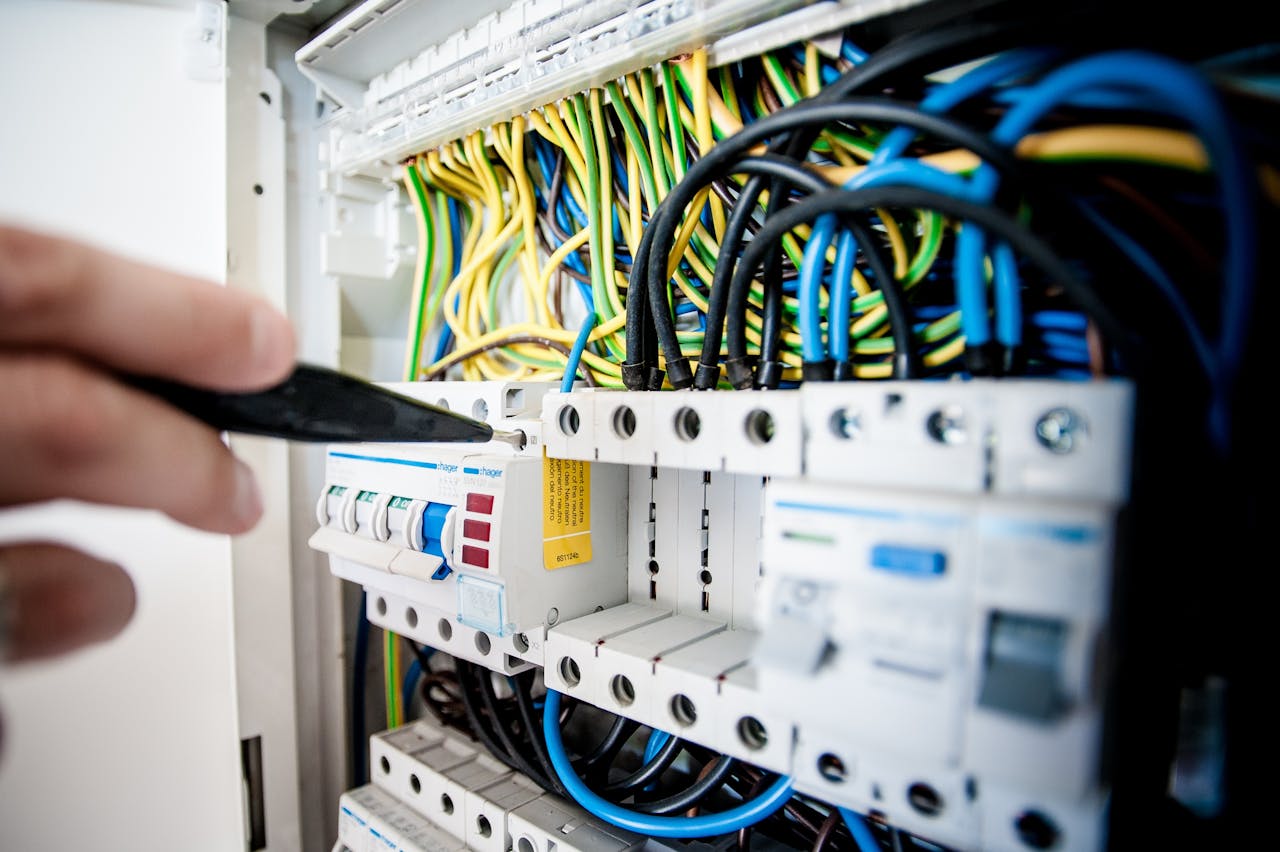

Prawidłowo zaprojektowana rozdzielnica domowa zawiera kilka podstawowych elementów aparatury modułowej:

• wyłączniki nadprądowe chroniące przed przeciążeniami i zwarciami,
• wyłączniki różnicowoprądowe ograniczające skutki prądów upływowych,
• ograniczniki przepięć,
• rozłącznik główny.

Taki zestaw umożliwia bezpieczne korzystanie z energii elektrycznej i kontrolę poszczególnych obwodów.

Standardem w nowoczesnym budownictwie jest podział instalacji na wiele obwodów funkcjonalnych. Obejmuje to osobne zabezpieczenia dla: oświetlenia, gniazd ogólnego przeznaczenia, łazienek, kuchni, urządzeń o dużym poborze mocy (np. płyty indukcyjne, piekarniki).

Warunki prawidłowego montażu i eksploatacji

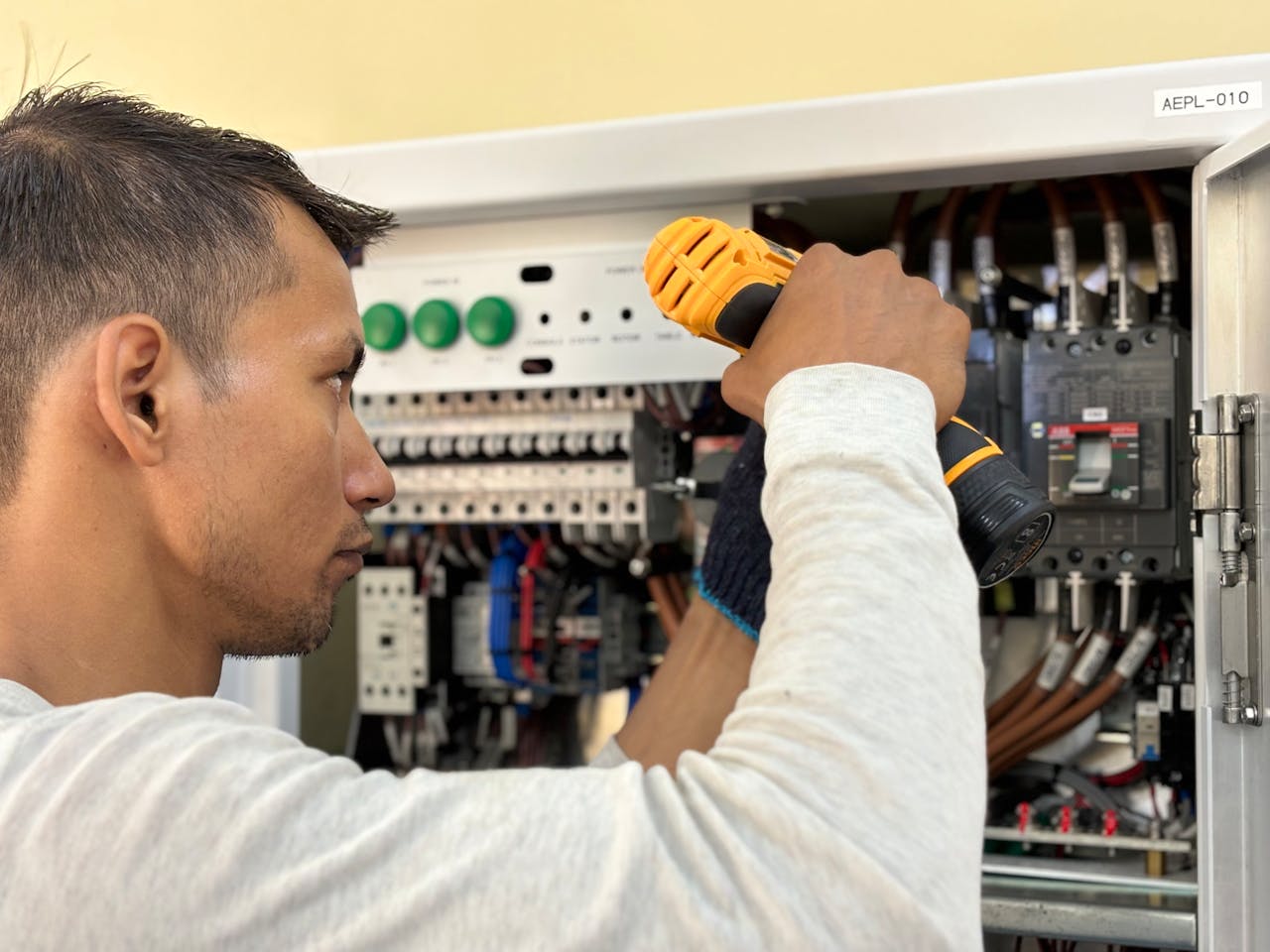

Montaż rozdzielnicy powinien zostać wykonany przez osobę z odpowiednimi kwalifikacjami i uprawnieniami SEP. Jest to nie tylko wymóg formalny, ale praktyczna konieczność – od poprawności instalacji zależy działanie całego systemu. Rozdzielnicę montuje się w miejscu suchym, łatwo dostępnym, w określonej odległości od podłogi (najczęściej między 1,4 a 2 metry). Obudowa musi być trwale przytwierdzona, a przewody poprowadzone w sposób zabezpieczający je przed uszkodzeniem mechanicznym.

W trakcie eksploatacji rozdzielnicy należy pamiętać o regularnych przeglądach instalacji oraz możliwych modyfikacjach układu w przypadku zwiększenia liczby odbiorników. Z tego względu warto na etapie projektowym pozostawić rezerwę miejsca na dodatkowe moduły. Instalacje zrealizowane bez zapasu szybko się dezaktualizują, zmuszając użytkowników do kosztownych modernizacji.
